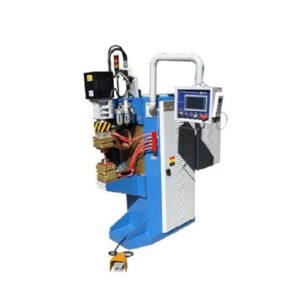

دستگاه های نقطه جوش اینورتری

دستگاه نقطه جوش اینورتری الکتروتکنوتک براساس طراحی کاملا نوین و با نیت افزایش کیفیت جوشکاری، صرفه جویی مصرف برق وهمچنین امکان جوشکاری فلزاتی نظیر آلومینیوم صورت گرفته و تجربیات دهه ها کارو تلاش در بهینه سازی و افزایش کیفیت این محصول بکار برده شده است. به طور کلی نقطه و پرس جوش های نسل اینورتری با توجه به کیفیت جوشکاری وصرفه جویی انرژی در آینده نزدیک جایگزین دستگاههای فرکانس شبکه (AC) می گردند.

اینورتر جوشکاری چیست

اینورتر جوشکاری یک دستگاه الکترونیکی است که برای جوشکاری با استفاده از فناوری تغییر فرکانس و ولتاژ الکتریکی طراحی شده است. برخلاف دستگاه‌های جوشکاری قدیمی‌تر که معمولاً از ترانسفورماتورهای سنگین برای تبدیل برق استفاده می‌کردند، اینورترها از تکنولوژی نیمه‌رسانا (مانند ترانزیستورها و IGBT) برای تبدیل ولتاژ و جریان استفاده می‌کنند. این تغییرات تکنولوژیکی باعث می‌شود که اینورترها نسبت به ترانسفورماتورها بسیار سبک‌تر، کم‌حجم‌تر و مصرف انرژی بهینه‌تری داشته باشند.

انواع اینورتر جوشکاری

• اینورتر جوشکاری MMA (جوش برق دستی): مخصوص جوشکاری با الکترود دستی است.
• اینورتر جوشکاری MIG/MAG: برای جوشکاری با سیم جوش خودکار استفاده می‌شود.
• اینورتر جوشکاری TIG: مخصوص جوشکاری با الکترود تنگستن و گاز بی‌اثر است.

ویژگی دستگاه نقطه جوش اینورتری الکتروتکنوتک

• طراحی کاملا نوین با افزایش کیفیت جوشکاری و صرفه جویی مصرف برق
• امکان جوشکاری فلزاتی نظیر آلومینیوم
• دارای یونیت اینورترساز ۳ فاز و ترانسفورماتور تک فاز قدرتمند و فوق العاده با دوام (مطابق با استاندارد)
• دارای مسیر آب گردش که با حفظ راندمان کاری در آن
• شاسی یکپارچه و بصورت تمام ماشین کاری با دقت تعامل بسیار بالایی بین کنسول های دستگاه در بخش شاسی سازی
• پیش بینی و طراحی حرکت کنسول پایین جهت تنظیم فاصله بین دو کنسول به شکل کاملا کاربردی
• طراحی مسیرهای وروودی آب، برق و باد بر روی بدنه مطابق با اساندارد نصب تاسیسات در کارخانه ها
• در بخش اعمال نیرو، جک بادی سرعت بالای ساخت الکتروتکنوتک به همراه شیربرقی مونتاژ شده بر روی خود جک از شلنگ کشی اضافه و اتلاف انرژی باد جلوگیری کرده و راندمان کاری و سرعت قابل قبولی را در اختیار مشتری قرار می دهد
• استفاده از بهترین متریال در ادوات انتقال جریان با آلیاژ استاندارد و سطح مقطع بالا
• انتقال جریان به فک های دو کاره دستگاه (نقطه جوش و پرس جوش) باکمترین افت ولتاژو تلفات
• مجهز به نسل جدید تایمرهای کنترل کننده جریان و ولتاژ با بالاترین آپشن ها در خصوص ثبات جریان و جوشکاری
• قابلت نصب فیسکچر جهت جوشکاری قطعات خاص

آپشن های دستگاه نقطه جوش اینورتری

• امکان نصب کنسول های بلند تا ۱/۵ متر
• امکان نصب کنسول های مخصوص جک های دو تایی ( دو فک جوشکاری)
• امکان نصب فیکسچر
• امکان نصب کلیدهای پرکاربرد، چراغ آلارم و پروپورشنال ولو، فلوسوییچ باد و آب
• امکان طراحی ساخت هولدرها و الکترودهای فرم دار جهت قطعات خاص
• امکان نصب کنسول متحرک

اجزا و متعلقات استاندارد دستگاه دستگاه اینورتر

• ترانسفورماتور و استراکچر یکپارچه ماشین کاری شده به همراه کنسول های ثابت
• تابلو کنترل دیجیتال (CV)
• ملزومات اعمال نیرو (شامل جک بادی، شیربرقی)
• ادوات انتقال جریان الکتریکی (فک های دارای صفحه Tبرنجی یا میز کاربرنجی، بازوهای مسی و هولدر و الکترود)
• پدال
• فیدبک جریان از اولیه و ثانویه در نمونه های دارای تابلو کنترل جریان ثابت (تروید و CT)
• الکترود جوشکاری و اینورتر جوشکاری دو جزء کلیدی در فرآیند جوشکاری هستند که هر کدام نقش خاص خود را دارند و در کنار هم به ایجاد جوش‌هایی با کیفیت و دقیق کمک می‌کنند.

کاربردها و مزایای خرید دستگاه جوش نقطه ای کوچک

• صنایع خودرو
• لوازم خانگی
• صنایع نظامی
• صنایع مفتولی
• پرچ و فورجینگ گرم
• لحیم کاری سخت
• جوشکاری در قطعات ضخیم و نازک: اینورتر جوشکاری می‌تواند برای تنظیم دقیق جریان در دستگاه درز جوش به‌کار رود و باعث ایجاد جوش‌های مناسب در قطعات با ضخامت‌های مختلف شود.
• و کلیه صنایع مرتبط که نیاز به دستگاه سرعت بالا دارند

مزایای اینورتر جوشکاری

• قیمت مناسب: با اینکه اینورترها نسبت به دستگاه‌های قدیمی‌تر گران‌تر هستند، به دلیل کاهش مصرف انرژی و عمر طولانی‌تر، در بلندمدت مقرون به صرفه‌تر هستند.
• قابلیت تنظیم دقیق: اینورترها به‌طور دقیق‌تری امکان تنظیم جریان و ولتاژ را فراهم می‌کنند که در نتیجه کیفیت جوش را بهبود می‌بخشد.
• مقاومت بالا در برابر نوسانات برق: اینورترها می‌توانند نوسانات و تغییرات در ولتاژ ورودی را بهتر تحمل کنند و همچنان عملکرد خوبی داشته باشند.

در مجموع، اینورتر جوشکاری یک گزینه بسیار مناسب برای افرادی است که به دنبال دستگاه جوشکاری سبک، قابل حمل و با عملکرد بالا هستند.

ارتباط بین فیکسچر جوشکاری و اینورتر جوشکاری

• همکاری در دقت جوش: فیکسچر جوشکاری و اینورتر جوشکاری با هم همکاری می‌کنند تا جوش‌های دقیق و با کیفیت به‌دست آید. اینورتر جوشکاری با تنظیم دقیق جریان الکتریکی و تأمین انرژی مناسب برای فرآیند جوش، جوشکاری با کیفیت را تضمین می‌کند، در حالی که فیکسچر جوشکاری با ثابت نگه‌داشتن قطعات در موقعیت درست، از حرکت یا جابجایی قطعات در طول جوشکاری جلوگیری می‌کند.
• افزایش سرعت و کارایی: استفاده از اینورتر جوشکاری برای کنترل دقیق جریان و فیکسچر برای نگه‌داشتن دقیق قطعات، باعث افزایش سرعت جوشکاری می‌شود. فیکسچرها کمک می‌کنند که قطعات سریع‌تر و دقیق‌تر در جای خود قرار گیرند، و اینورترها با توانایی در تنظیم جریان‌های مختلف برای جوش‌های پیچیده یا ضخیم، سرعت تولید را افزایش می‌دهند.
• کاهش خطا و ضایعات: فیکسچرهای دقیق و اینورترهای جوشکاری با تنظیم صحیح جریان و ولتاژ باعث کاهش خطا در فرآیند جوشکاری می‌شوند. این به این معناست که با استفاده از این دو ابزار، احتمال ایجاد جوش‌های ضعیف یا غیرقابل‌قبول کاهش می‌یابد و ضایعات کاهش می‌یابد.
• انجام جوش‌های خاص: برای انجام جوش‌های خاص (مثل جوش‌های تنگستن یا TIG)، نیاز است که قطعات با دقت در موقعیت مناسب قرار گیرند و جریان‌های خاصی اعمال شوند. اینورتر جوشکاری می‌تواند جریان مورد نیاز را تأمین کند، در حالی که فیکسچر جوشکاری قطعات را در موقعیت مناسب برای انجام این جوش‌های خاص نگه می‌دارد.

ارتباط و تفاوت‌ها بین ترانسفورماتور و اینورتر جوشکاری

فناوری تبدیل انرژی:

• ترانسفورماتور کاهنده و افزاینده از اصول مغناطیسی برای کاهش یا افزایش ولتاژ و جریان استفاده می‌کند. این تبدیل معمولاً به‌طور مستقیم و بدون کنترل دقیق انجام می‌شود و نتیجه آن ممکن است به دلیل نوسانات و تغییرات در شبکه برق متغیر باشد.
• اینورتر از تکنولوژی الکترونیکی و نیمه‌رسانا برای تبدیل ولتاژ و جریان استفاده می‌کند. این دستگاه قادر به تنظیم دقیق‌تر جریان و ولتاژ است و به همین دلیل جوشکاری دقیق‌تری را ارائه می‌دهد.

ابعاد و وزن:

• ترانسفورماتورهای جوشکاری معمولاً بسیار سنگین‌تر و بزرگ‌تر از اینورترها هستند. اینورترها به دلیل استفاده از قطعات الکترونیکی، بسیار سبک‌تر و فشرده‌تر طراحی می‌شوند.

کارایی انرژی:

• اینورتر جوشکاری نسبت به ترانسفورماتورها کارایی بالاتری دارد، زیرا بهینه‌تر از انرژی استفاده می‌کند و مصرف برق کمتری دارد. این ویژگی باعث می‌شود که اینورترها بیشتر در صنایع جوشکاری مدرن و به‌ویژه برای کاربردهای دقیق و حرفه‌ای ترجیح داده شوند.

کنترل دقیق جریان و ولتاژ:

• در اینورتر جوشکاری، تنظیمات دقیقی برای جریان و ولتاژ وجود دارد که به جوشکار اجازه می‌دهد جوش‌های تمیزتر و با کیفیت بالاتر انجام دهد. این قابلیت به جوشکار این امکان را می‌دهد که جوشکاری در انواع شرایط مختلف را به راحتی انجام دهد.
• در ترانسفورماتورها، به دلیل طراحی ساده‌تر، تنظیمات کمتری برای جریان و ولتاژ وجود دارد و ممکن است جوشکاری به‌دقت اینورترها انجام نشود.

هزینه و استفاده:

• ترانسفورماتورهای جوشکاری معمولاً هزینه کمتری دارند، اما برای جوشکاری‌هایی که نیاز به دقت بالا ندارند و یا در محیط‌های صنعتی که نیاز به تجهیزات سنگین‌تر دارند، مناسب‌تر هستند.
• اینورترها به‌خاطر تکنولوژی پیچیده‌تری که دارند، هزینه بالاتری دارند، اما برای کارهایی که نیاز به دقت بالا، وزن کم، و کارایی انرژی دارند، انتخاب بهتری هستند.

توضیحات تکمیلی

• دستگاه نقطه جوش اینورتری جهت جوشکاری چند نقطه همزمان (پروجکشن) توصیه می گردد
• برق ورودی این دستگاه سه فاز ۳۸۰ ولت می باشد و با حداقل جریان ۵۰ آمپر قابل راه اندازی است
• استراکچر دستگاه نقطه جوش اینورتری برای تمامی توان های سریS یکسان می باشد

مزایا ودلایل انتخاب مجموعه صنعتی الکتروتکنوتک

• ۴۶ سال سابقه تحقیق، طراحی و ساخت در زمینه دستگاه های جوش های مقاومتی
• ایجاد جوش مطمئن با کیفیت بالا
• جوش قابل کشش، پیچش و خمش
• هزینه پایین اجرای جوش و عدم نیاز به استفاده از مواد کمکی
• طرز کار آسان با اپراتور نیمه ماهر
• سبک، قابل حمل و با دوام
• خدمات و پشتیبانی برای تمام محصولات به مدت ۱۰ سال
• گارانتی به مدت ۱ سال تمام دستگاه های نقطه جوش
