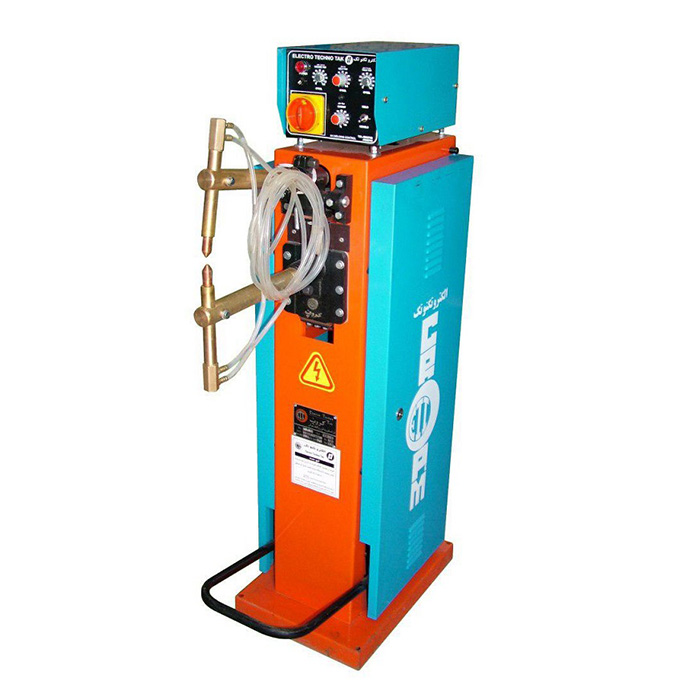

نقطه جوش سری SP
دستگاه نقطه جوش سری SP یک ماشین جوشکاری مقاومتی ایستگاهی است. این دستگاه اتصال قطعات فلزی را از طریق تلفیق فشار مکانیکی و جریان الکتریکی بالا انجام میدهد. در طی این فرایند جریان شدید برق از محل تماس دو قطعه عبور و گرمای موضعی بالایی ایجاد میکند. سپس تحت فشار الکترودها، یک لغمه جوش (Nugget) مستحکم و نفوذناپذیر تشکیل میشود.
همچنین اگر در خط تولید خود به تکنولوژی‌های مدرن با مصرف انرژی بسیار پایین و جریان مستقیم نیاز دارید، جهت بررسی شرایط میتوانید به صفحه خرید نقطه و پرس جوش اینورتری مراجعه کنید.
دستگاه های نقطه جوش، دارای کنسول ۴۰ سانتیمتری می باشند.نقطه جوش های ایستگاهی از خانواده جوش های مقاومتی میباشند که به صورت یک تکنیک ایجاد میشود. در این تکنیک از جوشکاری، اتصال جوش در یک قطعه کار توسط ایجاد حرارت و بر اثر عبور جریان بالا در زمان کوتاهی رخ میدهد که قطعات در نقاط متفاوت به هم جوش داده می شوند. ناحیه جوش، سطحی است که الکترود روی آن قرار دارد و از آن سطح جریانی که تحت فشار است، عبور می کند. در مجموع، مقاومت الکتریکی تماسی فلز در گیر بین الکترودها، شامل مقاومت تماسی الکترودها با قطعه کار، بین دو قطعه کار و مقاومت الکتریکی قطعه کار میباشد. هنگامی که جریان جوش برقرار شود، ابتدا نقاط برجسته میکروسکپی سطوح دو قطعه کار به علت تمرکز جریان گرم می شوند و سپس ماده مجاور این نقاط الکترودهای نقطه جوش از آلیاژهای مس که دارای هدایت حرارتی بالایی هستند ساخته می شوند. قیمت دستگاه نقطه جوش بسیار مناسب است.
در جوشکاری مهره و ورق‌های فلزی، تنظیم نبودن فشار الکترود یا زمان جوش باعث ایجاد اتصال ضعیف و جدا شدن مهره میشود. هنگامی که در خط تولید این اتفاق رخ میدهد، روند تولید کند شده و هزینه تولید قطعات افزایش پیدا میکند. به همین علت، برای رفع این مشکل دستگاه نقطه جوش سری SP طراحی و تولید شده است. این دستگاه دارای ساختاری ایستگاهی است و با دارا بودن سیستم حرکت عمودی، امکان کار کردن روی قطعه را فراهم میکند. دستگاه‌هایی که از سری SP تولید شده‌اند، مدلهای متنوعی دارند و از دقیق‌ترین دستگاهها برای جوشکاری نقطه‌ای ورق‌های فلزی و به‌خصوص جوشکاری و اتصال محکم مهره‌های M4، M5 و M6 هستند.
این مدل از دستگاههای نقطه جوش ایستگاهی که به نقطه جوش های پدالی یا سینوسی نیز معروف میباشند، معمولا در تولید قطعاتی که نیاز به گذراندن تست های استاندار ایمنی جوش مقاومتی دارند استفاده نمیگردند. محاسبات ترانسفورماتور این دستگاهها بر مبنای هوا خنک صورت گرفته و برای کار مداوم کاملا پاسخگو میباشد. برای حفظ راندمان کاری دستگاه بازو و هویه و الکترودها دارای مدار آب گردش میباشند. تمامی مدل های این خانواده از محصولات با برق 2 فاز 380 ولت و حداقل جریان 25 آمپر قابل راه اندازی میباشند.
مدلهای دستگاه نقطه جوش سری SP
سری SP شامل مدلهای متنوعی است. هرکدام از این دستگاهها برای توان‌های تولیدی و ابعاد قطعات متفاوتی مهندسی شده‌اند. با بررسی این مدل‌ها میتوانید دستگاهی متناسب با حجم کاری خود انتخاب کنید:
| ویژگی / مشخصات | مدل SP-503 | مدل S-303 | مدل S-242 | مدل S-241 |
| نوع حرکت | عمودحرکت | عمودحرکت | عمودحرکت | عمودحرکت |
| توان ترانس | 50 KVA | 30-40 KVA | 24 KVA | 24 KVA |
| کاربرد اصلی | کارهای سنگین و جوش مهره | تولیدات متوسط صنعتی | کارهای استاندارد کارگاهی | کارهای ظریف و سبک |
| سیستم حرکتی | پنوماتیک پیشرفته | پنوماتیک | پنوماتیک / دستی | پنوماتیک / دستی |
| سیستم خنک‌کاری | آب‌گردان سراسری | آب‌گردان | آب‌گردان | آب‌گردان |
مشخصات فنی دستگاه نقطه جوش SP
این سری با استانداردهای سخت‌گیرانه صنعتی طراحی و تولید شده است. در جدول زیر مهمترین مشخصات فنی که در تمام مدلهای این سری مشترک یا قابل سفارش هستند را مشاهده میفرمایید:
| مشخصات فنی | توضیحات |
| توان ترانسفورماتور | ۵۰ کیلوولت آمپر (دستگاه نقطه جوش SP 50 KVA) |
| مکانیزم حرکت | عمودی (Straight-Down Movement) |
| منبع تغذیه ورودی | برق ۲ فاز ۳۸۰ ولت (حداقل جریان ۲۵ آمپر) |
| سیستم کنترلی | دستگاه نقطه جوش SP با کنترل دیجیتال جهت تنظیم زمان و جریان |
| سیستم اعمال نیرو | دستگاه نقطه جوش سری SP پنوماتیک با جک‌های پرسرعت |
| طول کنسول استاندارد | ۴۰ سانتی‌متر (با قابلیت ارتقا و تغییر) |
| سیستم خنک‌کاری | مدار آب‌گردان مجزا برای بازو، هولدر و الکترودها (طراحی الکتروتکنوتک) |
امکانات و آپشن‌های دستگاه نقطه جوش SP
این دستگاه به دلیل داشتن طراحی مدولار و انعطاف‌پذیر بالا به خریداران اجازه میدهد که بر اساس نیاز خط تولید خود، امکانات سفارشی گوناگونی را به دستگاه اضافه کنند. در ادامه این امکانات را مشاهده میکنید:
- سیستم حرکتی پنوماتیک با کنترل سرعت: امکان تنظیم دقیق سرعت پایین آمدن و بالا رفتن جک جهت جلوگیری از ضربه ناگهانی به قطعه کار.
- تایمرهای پیشرفته: قابلیت انتخاب بین تایمرهای آنالوگ ساده یا مدارات دیجیتال میکروپروسسوری برای کارهای حساس.
- تجهیزات قدرتی باکیفیت: بهره‌‌گیری از هیت‌سینک‌های حجیم، تریستورهای صنعتی و کلیدهای قدرت با طول عمر بالا.
- بازوهای سفارشی: امکان نصب دستگاه نقطه جوش SP با بازوی آب خنک تا طول یک متر برای دسترسی به عمق قطعات بزرگ.
- امکان نصب سیستم حرکتی نیوماتیک (شامل جک بادی، شیر برقی و واحد مراقبت باد)
- امکان نصب کنترل سرعت و کلیه شلنگ ها و اتصالات لازم
- تایمر کنترل کننده آنالوگ و یا دیجیتال جوش
- متعلقات پک هیت سینک، تریستور و کلید قدرت
- بازوهای بلند تا طول 1 متر بصورت آب خنک
- امکان طراحی ساخت هولدرها و الکترودهای فرم دار و خاص برای قطعات گوناگون
- طراحی تخصصی توسط الکتروتکنوتک: امکان طراحی و ماشین‌کاری هولدرها و الکترودهای خاص برای قطعات پیچیده توسط کارشناسان و متخصصان ما.
برای کارگاه‌های کوچکی که به دنبال تجهیزاتی کم‌حجم و قابل حمل روی میز کار هستند، خرید نقطه جوش رومیزی بهترین انتخاب است.
اجزا و متعلقات استاندارد دستگاه ها
- دارای پایه کاملا مکانیکی
- دارای ترانسفورماتور
- دارای بدنه صنعتی و بازوها
- دارای هولدر و الکترودها
- دارای کلید زمانی و سیستم حرکتی فشار فنر
کاربردها در
- صنایع خدماتی و تولیدی مختلف
- صنایع مفتولی
- کابینت سازی
- لوازم داخل آشپزخانه
- کانال سازی و حلزونی کولر
- صنایع آباژور و روشنایی
مزایای استفاده از دستگاه نقطه جوش سری SP
استفاده از دستگاههای ایستگاهی عمودحرکت به دلایل زیر ارزش بسیار زیادی برای واحدهای تولیدی دارد:
- سرعت بالای ایجاد اتصال
- مناسب برای تولیدات تکرارشونده
- عدم دفرمه شدن قطعه کار
- خنک‌کاری کاری مداوم
- قابلیت تنظیم همه‌جانبه
- و…
دستگاه نقطه جوش سری SP برای چه صنایعی مناسب است؟
دستگاه نقطه جوش سری SP برای خطوط تولیدی مناسب است که به جوشکاری تکرارشونده و کنترل‌شده ورق و مهره نیاز دارند. دستگاه نقطه جوش SP برای جوش مهره و به‌خصوص دستگاه نقطه جوش SP برای جوش مهره M4 M5 M6 در صنایعی مانند تابلوبرق‌سازی، تولید لوازم خانگی، صنایع فلزی و خودروسازی مورد استفاده قرار میگیرند. همچنین برای مجموعه‌هایی که تولید قطعات فلزی با ظرافت بالا و بدون لهیدگی اولویت دارد، این سری گزینه‌ای بی‌جایگزین است.
برای کارخانجات و کارگاه‌های تولید مفتول، توری و کابل، استفاده از دستگاههای تخصصی از طریق خرید نقطه جوش سربه سر مخصوص سیم و کابل بازدهی کار را بیشتر میکند.
راهنمای انتخاب مدل مناسب از سری SP
اگر بین انتخاب مدلهای مختلف این دستگاه مردد ماندهاید، برای انتخاب دقیق‌ترین مدل معیارهای زیر را مد نظر قرار دهید:
- ضخامت و جنس قطعه کار: برای ورق‌های ضخیم‌تر و مهره‌های بزرگتر مانند M6، مدلهای با توان بالاتر مثل SP-503 پیشنهاد می‌شوند.
- ابعاد و هندسه قطعه: اگر قطعه کار دارای لبه‌های بلند یا ابعاد بزرگ است، نیاز به بازوهای بلندتر و هولدر سفارشی خواهید داشت.
- حجم و سرعت تولید: در تولیدات پیوسته، مدلهای تمام‌پنوماتیک با کنترل دیجیتال حداکثر بهره‌وری را ایجاد می‌کنند.
- فضای کارگاهی: ابعاد فشرده و ساختار ایستگاهی سری SP امکان جانمایی راحت آن را در خطوط تولید محدود فراهم می‌سازد.
قیمت دستگاه نقطه جوش سری SP
قیمت دستگاه نقطه جوش سری SP به عوامل متعددی بستگی دارد. توان ترانسفورماتور، نوع سیستم کنترلی (دیجیتال یا آنالوگ)، طول بازوها، سیستم‌های خنک‌کاری، آپشنهایی که نیاز دارید، قیمت ارز، اصالت دستگاه، تعداد واسطههای خرید و… از عوامل اصلی تعیین‌کننده قیمت هستند.
به عنوان مثال، قیمت دستگاه نقطه جوش SP-503 به دلیل ظرفیت ۵۰ کیلوولت آمپر با قیمت دستگاه نقطه جوش S303 یا قیمت دستگاه نقطه جوش S242 متفاوت است. همچنین انتخاب آپشنهایی مانند هولدرهای خاص یا بازوهای آب‌خنک بلندتر بر قیمت نهایی تاثیر می‌گذارد. جهت دریافت لیست قیمت به‌روز و مشاوره فنی، استعلام مستقیم از مجموعه الکتروتکنوتک بهترین مسیر است.
در نهایت، اگر قصد بررسی تنوع کامل ماشین‌آلات جوشکاری مقاومتی و انتخاب دقیق‌ترین ابزار بر اساس قطعه کار خود را دارید، میتوانید از طریق صفحه اصلی خرید نقطه جوش تمامی مدل‌ها را مقایسه و ارزیابی کنید.
خرید دستگاه نقطه جوش سری SP از الکتروتکنوتک
مجموعه الکتروتکنوتک سازنده دستگاه نقطه جوش سری SP و متخصص در ساخت دستگاه نقطه جوش سری SP و تولید دستگاه نقطه جوش سری SP است و این تجهیزات را با بالاترین کیفیت قطعات و استانداردهای صنعتی عرضه میکند.
اگر قصد خرید دستگاه نقطه جوش سری SP را دارید، میتوانید پیش از ثبت سفارش از خدمات مشاورهای تخصصی رایگان مهندسان ما بهره‌مند شوید. امکان سنجش قطعه کار شما، تست جوشکاری و سفارش مدلهای اختصاصی مانند خرید دستگاه نقطه جوش SP-503، خرید دستگاه نقطه جوش S303، خرید دستگاه نقطه جوش S242 و خرید دستگاه نقطه جوش S241 در این مجموعه فراهم است تا با اطمینان کامل، مناسب‌ترین گزینه را برای خط تولید خود تهیه کنید.
در صورتی که قطعات شما بزرگ بوده و امکان جابه‌جایی آن‌ها تا پای دستگاه ایستگاهی وجود ندارد، گزینه‌ای مانند خرید نقطه جوش سیار انعطاف‌پذیری بالایی در اختیار شما قرار میدهد.
سوالات متداول
دستگاه نقطه جوش سری SP برای چه کاربردهایی مناسب است؟
این سری به‌طور ویژه برای جوشکاری نقطه‌ای ورق‌های فلزی و اتصالات محکم مهره‌های فلزی (M4 تا M6) در صنایع تابلوبرق، لوازم خانگی و قطعه‌سازی کاربرد دارد.
دستگاه نقطه جوش SP چه مدل‌هایی دارد؟
مدلهای اصلی این خانواده شامل SP-503 (توان ۵۰ کیلوولت آمپر)، S-303، S-242 و S-241 هستند که بر اساس توان و ابعاد قطعه کار تقسیم‌بندی می‌شوند.
دستگاه نقطه جوش سری SP با چه برق ورودی کار میکند؟
این دستگاهها با برق ۲ فاز ۳۸۰ ولت صنعتی و حداقل جریان ۲۵ آمپر راه‌اندازی می‌شوند.
