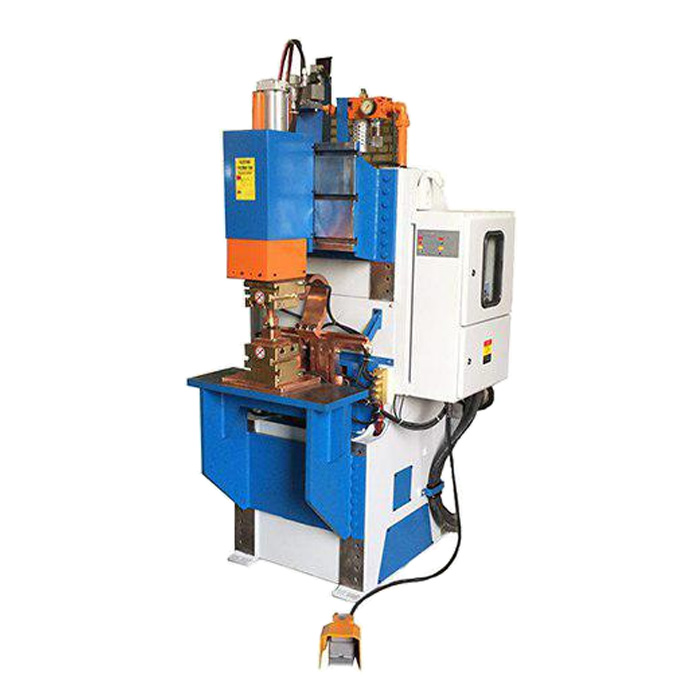

Model S-۵۰۰۲ Stationary Spot Welding Machine
500 KVA spot welding machine is suitable for welding thick parts, large nuts, radiator tees and pump blades.
The 500 KVA spot welding machine is equipped with a constant current or voltage compensation, digital control panel with the ability to install 2 welding heads and a movable top and bottom console.
500 KVA spot welding machine is suitable for welding thick parts, large nuts, radiator tees and pump blades.
مشخصات تکنیکی | S-5002 | Technical Data |
قدرت در ۵۰ % سیکل کاری (KVA ) | 500 | Power at 50% E.D (KVA) |
حداکثر قدرت جوش (KVA ) | – | Max. welding Power at 33% ED (KVA) |
ولتاژ ورودی (V ) | 380/1ph | Input Voltage (V) |
ولتاژ بی بار ثانویه (V ) | 18 | Secondary no-load Voltage (V) |
کنترل جریان | SCR | Current control |
کنترل الکترونیکی | Digital | Electronic control |
سیستم محرک | Pneu. | Mover system |
نیروی حداکثر الکترود daN با فشار باد ۵ بار | 735 | Max electrode force (daN) with 5 bar |
ابعاد صفحه (mm ) | – | TEE-Platen dimension (mm) |
کورس جک (mm ) | 150 | Jack stroke (mm) |
قطر بازو و نگهدارنده الکترود (mm ) | 60(30) | Arm & electrode holder diameter (mm) |
عمق گلوگاهی (mm ) | 300 | Throat depth (mm) |
فاصله دو بازو (mm ) | 350+300 | Arms gap (mm) |
حداکثر ضخامت قابل جوشکاری فولاد معمولی در تولید انبوه(mm ) | 7+7 | Welding capacity of Mild steel in mass production (mm) |
حداکثر ضخامت قابل جوشکاری فلزات سبک در تولید انبوه (mm ) | 2+2 | Welding capacity of Light metals in mass production (mm) |
حداکثر ضخامت قابل جوشکاری میله فولادی در تولید انبوه (ɸmm ) | 20+20 | Welding capacity of Mild steel rod in mass production (Ømm) |
فشار هوای تغذیه (bar) | 5 | Compressed air supply (bar) |
مصرف آب خنک کاری (Lit/Min ) | 8 | Cooling water consumption (Lit/Min) |
ابعاد کلی (طولxعرض x ارتقاع) (cm ) | L:120 | Overall Dimension (LxWxH) (cm) |
W:100 | ||
H:230 | ||
وزن کلی دستگاه (kg ) | 1100 | Gross Weight (Kg) |
